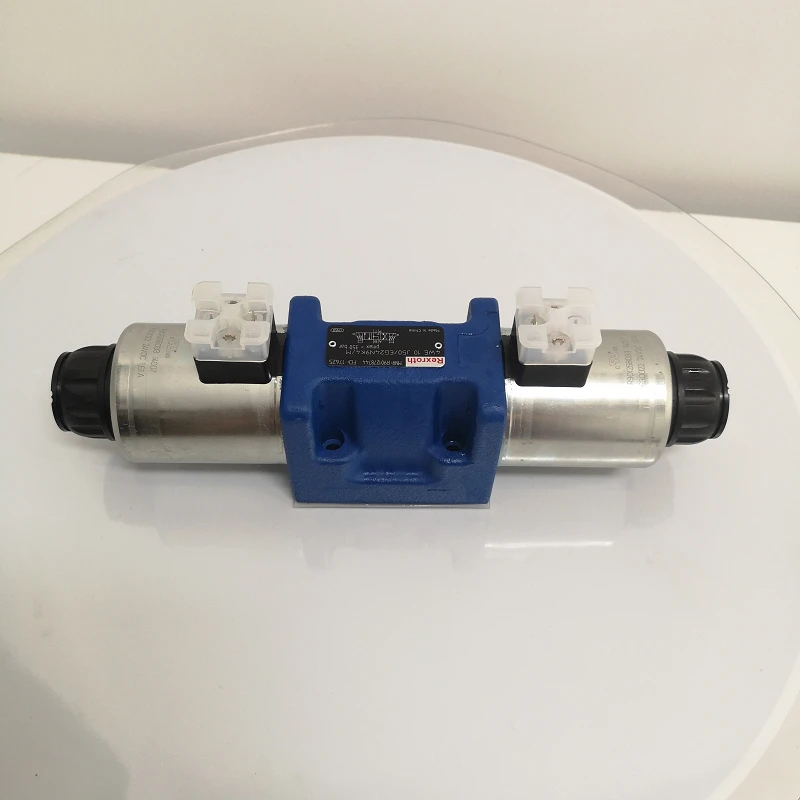

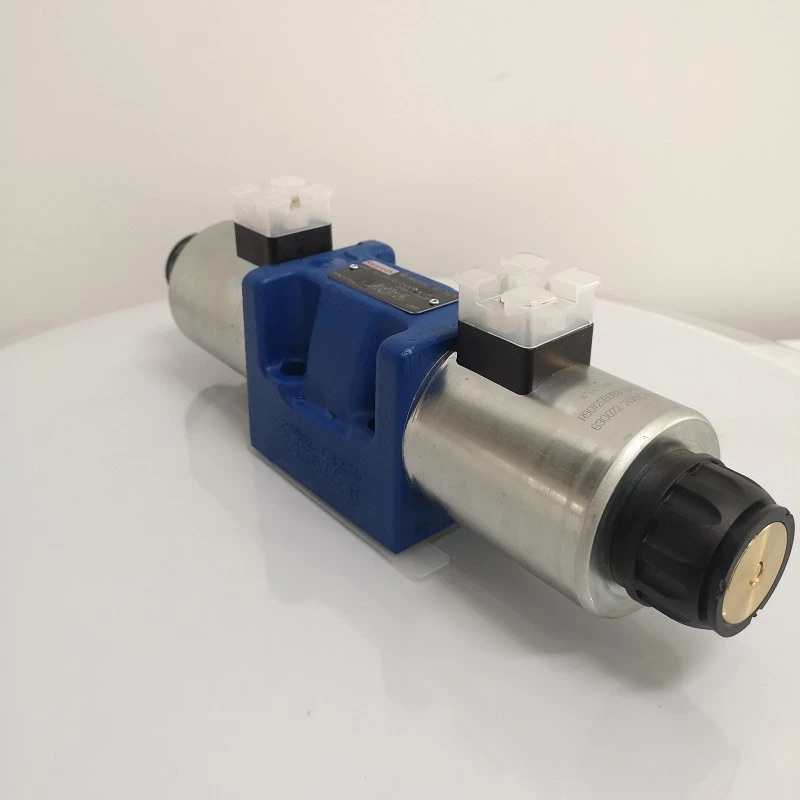

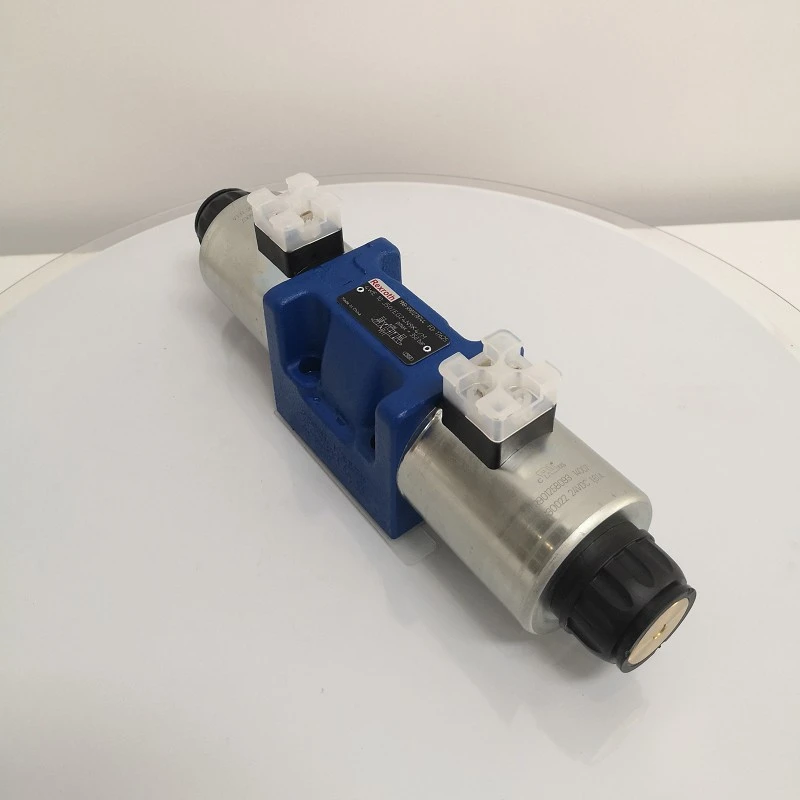

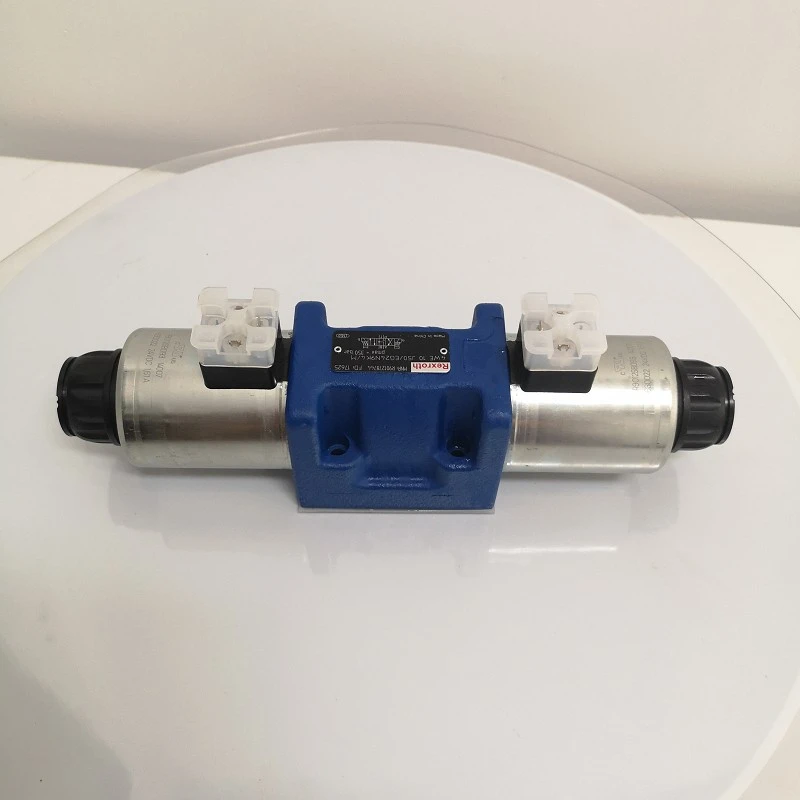

4WE10J50/HG24N9K4/M R901278744 magnetventil for Rexroth

1. Grunnleggende introduksjon

-4WE10J50/HG24N9K4/M er en høyytelses elektromagnetisk retningsventil. Den spiller en nøkkelrolle i hydrauliske kontrollsystemer, hovedsakelig brukt til å kontrollere strømmen av hydraulikkolje, og oppnår dermed kontroll over bevegelsesretningen til hydrauliske aktuatorer som hydrauliske sylindre og hydrauliske motorer.

2. Arbeidsprinsipp relatert

- Når det gjelder arbeidsprinsipp, genererer den interne elektromagneten et magnetfelt når den slås på. For denne elektromagnetiske retningsventilen, når en nominell DC 24V spenning (representert av HG24) påføres, er den elektromagnetiske kraften generert av elektromagneten tilstrekkelig til å drive ventilkjernen til å bevege seg. "J" representerer en spesifikk ventilkjernefunksjon, som bestemmer tilkoblingen til hver oljeport på ventilen i forskjellige arbeidstilstander, og oppnår dermed presis kontroll av hydraulikkoljens strømningsretning. For eksempel, i en viss arbeidstilstand, kan den koble trykkoljeporten med en arbeidsoljeport og returoljeporten med en annen arbeidsoljeport for å skyve den hydrauliske sylinderen for å forlenge eller trekke seg tilbake.

3. Når det gjelder spesialfunksjoner

-Den er utstyrt med en manuell nødbetjeningsinnretning (N9). Dette er en svært viktig funksjon, i tilfelle elektrisk systemfeil (som elektromagnetisk skade eller strømbrudd), kan operatøren manuelt endre posisjonen til ventilkjernen. Denne nøddriftsanordningen har også beskyttelsestiltak for å sikre at ventilen ikke blir skadet under manuell drift, og den kan også opprettholde en viss arbeidsevne til det hydrauliske systemet i nødssituasjoner, noe som gir en garanti for sikker og stabil drift av systemet.

4. Installasjon og kompatibilitet

-Når det gjelder installasjon, samsvarer installasjonsdimensjonene til ventilen med de tilsvarende standardene, og tallet "50" er også relatert til installasjonsspesifikasjonene, noe som gjør det veldig praktisk å installere i hydrauliske systemer uten behov for spesielle modifikasjoner av tilkoblingsdelene til systemet. Dens elektriske tilkobling bruker komponentplugger (K4) som samsvarer med DIN EN 175301-803-standarden, noe som sikrer god kompatibilitet med annet elektrisk utstyr. Når du konstruerer komplekse hydrauliske elektriske kontrollsystemer, kan det enkelt kobles til andre kontrollkomponenter, noe som reduserer problemer forårsaket av inkompatible elektriske tilkoblinger.

5. Industrielt bruksområde

-I industrielle applikasjoner er denne typen elektromagnetiske retningsventiler mye brukt. I maskinverktøyindustrien kan den brukes til å kontrollere materetningen og hastigheten til arbeidsbordet; I sprøytestøpemaskiner kan den nøyaktig kontrollere åpnings- og lukkehandlingene til sprøytestøpeformer og injeksjonstrykk; Innen anleggsmaskiner, slik som bevegelseskontroll av bommen, armen og skuffen til gravemaskiner, samt bevegelseskontroll for lasting og lossing av lastere, er alle avhengige av denne elektromagnetiske retningsventilen.
