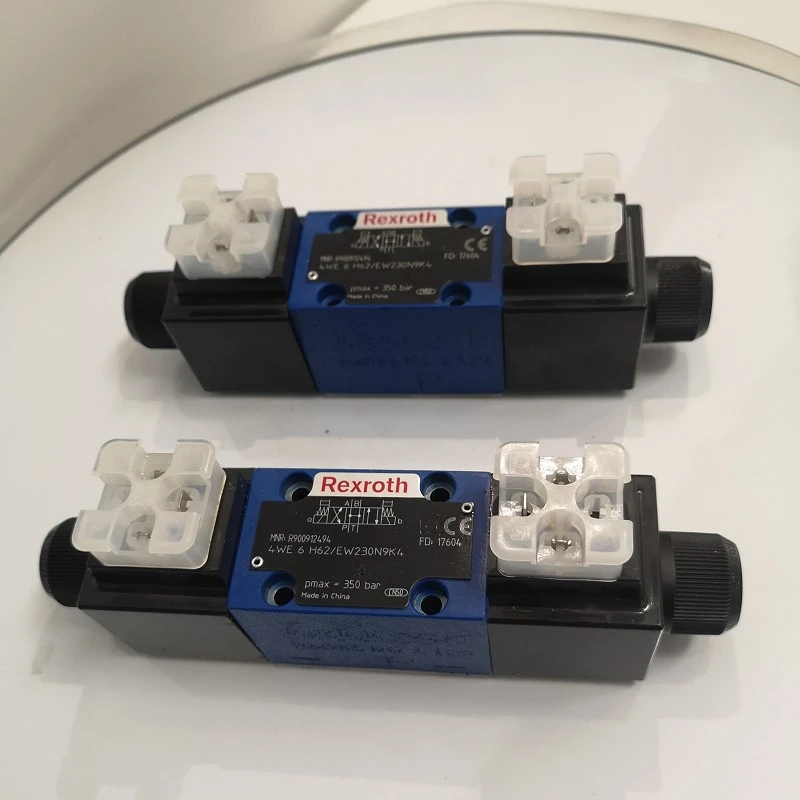

4WE6H62/EW230N9K4 R900912494 magnetventil for Rexroth

Arbeidsprinsippet for magnetventil er at det er et forseglet kammer i magnetventilen, med gjennomgående hull åpnet i forskjellige retninger, hvert hull fører til et annet oljerør. Sentrum av kammeret er ventilen, og det er to elektromagneter på begge sider. Magnetspolen på hvilken side som aktiveres vil tiltrekke ventilhuset til hvilken side. Ved å kontrollere bevegelsen til ventilhuset vil forskjellige oljeutløpshull blokkeres eller lekke ut, mens oljeinnløpshullet normalt er åpent. Hydraulikkolje vil komme inn i forskjellige oljeutløpsrør, og deretter vil oljetrykket skyve stempelet, som igjen beveger stempelstangen, og stempelstangen beveger den mekaniske enheten. Ved å manipulere strømmen til elektromagneten på denne måten, kontrolleres mekanisk bevegelse.

Faktisk basert på temperaturen, trykket og andre forhold til det strømmende mediet, slik som trykk i rørledninger og ikke noe trykk under selvstrømmende forhold. Driftsprinsippet til magnetventiler er annerledes.

For eksempel, ved selvstrøm, kreves det null trykkstart, noe som betyr at etter å ha blitt slått på vil hele spolen suge opp portkroppen.

Og for magnetventiler med trykkforhold, etter at spolen er aktivert, suger den ut en pinne som er satt inn i ventilhuset og bruker selve væsketrykket til å løfte ventilhuset opp.

Forskjellen mellom disse to metodene er at magnetventilen i selvflytende tilstand har større volum fordi spolen trenger å suge opp hele portkroppen, mens magnetventilen i trykksatt tilstand kun trenger å suge opp pinnen, slik at volumet kan gjøres mindre.
